GDS高级固结试验系统（GDSCTS）是一套高端、全自动的固结试验系统。GDSCTS能够运行通例的试验（如逐级加载试验）或更高级的试验（如控制水力梯度的自动加载试验或循环加载试验），所有的这些都由盘算机控制。事实上，使用GDSLAB控制软件，险些所有用户自界说的试验都可以完成。GDSCTS有笔直排水或者径向和笔直排水两种可选。
固结仪主要特点和优势：
| 主要特点 | 优点 |
|---|---|
| Rowe & Barden型压力室 | 通过柔性透水石（恒定应力）或刚性透水石（恒定应变）对试样直接进行应力控制 |
| 系统量程的灵活性 | 可选试样尺寸、荷载、压力以确保系统满足试验和预算要求 |
| 高级固结试验系统 (ADVCTS) | 技术先进的Rowe & Barden型固结系统。ADVCTS系统的所有元素都偏重于实现最大的区分率和精度，实现高质量测试的研究情况 |
| 标准固结试验系统 (STDCTS) | 提供具有ADVCTS系统的所有功效的低本钱替代计划，使用GDS标准压力体积控制器而不是高级压力体积控制器，精度稍有降低 |
技术参数：
| 压力量程 | 3.5MPa |
| 压力丈量的精度 | <0.1% 的满量程 (ADVTCTS) 或 <0.15% 的满量程 (STDCTS) |
| 压力丈量的区分率 | 0.1kPa (ADVCTS) 或 1kPa (STDCTS) |
| 体积丈量的精度 | <0.1% 的丈量值 (ADVCTS) 或 <0.25% 的丈量值 (STDCTS) |
| 体积丈量的区分率 | 0.5mm? (ADVCTS) 或 1mm? (STDCTS) |
| 试样尺寸 | 50, 61.8, 63.5, 70, 76.2 或100mm |
| 传感器区分率 | 16位 |
固结仪GDSCTS基本架构:

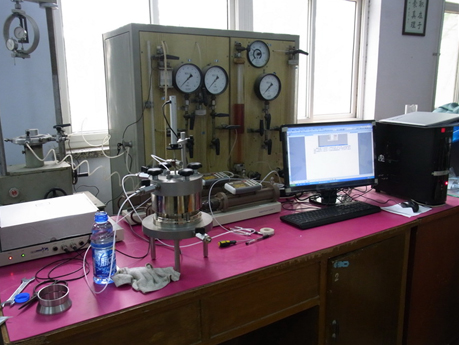

该系统接纳Rowe & Barden型液压固结压力室，并结合Bishop 和 Skinner’s浮动环的特性。该压力室通过2个GDS压力控制器与盘算机连接。盘算机通过一个简单的串口控制整套系统、收罗数据和盘算所需的参数。
● 一个位移传感器，一个孔压传感器
● 一个8通道数据收罗板用于收罗和传输数据
GDSCTS高级固结仪规格:
（1）Rowe and Barden压力室试样尺寸：50mm/63.5mm/70mm/76.2mm/100mm
（2）Rowe 压力室试样尺寸：75.7mm/151.4mm/252.3mm
（3）围压或反压量程：500kPa/2000kPa/1000kPa/4000kPa
GDSCTS固结仪型号：
GDS固结系统共有三款差别配置可供选择，用户可选择所需要的硬件以满试验要求和预算。通例的配置如下：
（1）基于2个2MPa标准压力/体积控制器（STDDPC）的标准固结试验系统（STDCTS）。
（2）基于2个2MPa高级压力/体积控制器（ADVDPC）的高级固结试验系统（ADVCTS）。
（3）基于2个高压力控制器的高压力三轴试验系统(HPCTS)。
特别地，在高质量的试验研究情况下，ADVCTS系统的所有部件可以抵达最大的区分率和精度。ADVCTS 是用于研究试验的技术先进的Rowe型固结系统，STDCTS系统是ADVCTS的经济版本。通过更换成为三轴压力室和增加一个200cc的压力/体积控制器，GDS固结系统可以升级成为GDS应力路径三轴试验系统�？梢采督腥崾匝楹头潜ズ屯潦匝�。升级信息详见后文。
固结仪基本配置:
（1）固结压力室
GDS可提供多种固结压力室，例如Rowe和Barden 型固结压力室、Rowe 型固结压力室及高压固结压力室等。固结压力室尺寸规模及试验直径可以凭据用户需要自由选择。
（2）压力体积控制器
（3）8通道GDS数据收罗系统
（4）孔压传感器
（5）位移传感器
（6）GDSLAB控制和数据收罗软件
GDSCTS固结仪升级:
（1）升级完成局部应变丈量: 任何一套GDSCTS系统通过接纳霍尔效应局部应变传感器或LVDT传感器来升级完成局部应变丈量。
（2）升级完成非饱和土试验
任何一套GDSCTS系统都可以通过增加以下项目升级完成非饱和土试验：装置有高进气值陶土板的非饱和土底座；
1000cc 高级压力/体积控制器（用于施加孔隙气压和丈量气体体变）其它可用的非饱和土要领 (HKUST, 双压力室等)。
（3）升级完成弯曲元试验
任何GDSCTS系统都可以通过增加下面的部件升级完成弯曲元试验：
包括弯曲元插入物的弯曲元底座；
包括弯曲元插入物的弯曲元试样帽；
高速数据收罗卡；
信号调理装置包括发射和接受信号的放大器（P波和S波），用户可以控制增益值（通过软件）。
P波和S波单位
固结仪技术参数:
● 压力丈量的精度 = <0.1% 的满量程 (ADVCTS) 或者 <0.15% 的满量程 (STDCTS)
● 压力丈量的区分率 = 0.5kPa (ADVCTS) 或者 1kPa (STDCTS)。
● 体积丈量的精度 = <0.1% 的丈量值 (ADVCTS) 或者 <0.25% 的丈量值 (STDCTS)
● 体积丈量的区分率 = 0.5mm3 (ADVCTS) 或者 1mm3 (STDCTS)
● 传感器区分率 = 16bit
● 盘算机自动控制试验－不但仅是数据收罗。
● MS Windows? 软件 (GDSLAB) 用于试验控制和后处理。
● 完全可扩展的软件，允许多试验站点或随时添加硬件
固结仪优势:
● ADVCTS 是用于研究试验的技术先进的Rowe型固结系统。
● STDCTS 保存了 ADVCTS 系统的所有特征，提供了低本钱的选择。
● 所有系统的体积变革丈量的区分率 = 0.5 或 1mm3 (见附件产品资料第一页的说明)。
● 系统选择的灵活性(试样尺寸, 荷载, 压力等) 包管了可以完全满足试验需求和预算。
● 可以随时升级，包括传感器、软件�？椤⑷崾匝椤⒎潜ズ屯潦匝榈�。
● GDS全球规模的技术支持 (拜见网站上的说明书www.gdsinstruments.com)
固结仪用户:
”
”
交通运输部天津水运工程科学研究院 GDSCTS固结仪
湘潭大学 GDSCTS
长安大学 GDSCTS
辽宁工程技术大学 冻土 GDSCTS
河北地质大学 GDSCTS
天津大学 GDSCTS
青岛海检GDSCTS
天津大学GDSCTS 2018
敦煌研究院 GDSCTS
GDS高级固结仪论文参考目录：
1、饱和黏土非达西渗透特性试验研究（孙丽云1,乐金朝1,张杰2）
2、变荷载下基于指数渗流一维固结半解析解（李传勋1’2,胡安峰1,谢康和1,张秀丽2）
3、固结试验及其相关问题的讨论（施建勇 问延煦 雷国辉 艾英钵 赵阳）
4、基于GDS固结渗透试验吹填土固结系数研究（张明14,王威2,赵有明3,刘国楠4,马东辉2）
5、基于GDS的黏土非线性渗透特性试验研究（谢康和 齐添 胡安峰 夏建中）
6、于GDS的萧山黏土非线性压缩特性试验研究（齐添 谢康和 应雄伟 王坤）
7、基于GDS固结渗透试验吹填土固结系数研究（张明14,王威2,赵有明3,刘国楠4,马东辉2）
8、考虑自重影响的饱和土体一维庞大非线性固结研究（胡安峰 黄杰卿 谢新宇 吴健 李金柱 刘开富）
9、软土的一维非线性固结盘算参数及其测定（齐添 谢康和 李西斌）
10、萧山饱和软粘土的渗透性试验研究（谢康和 李西斌 庄迎春）
11、萧山黏土非达西渗流性状的试验研究（齐添 谢康和 胡安峰 张智卿）
12、萧山软粘土一维固结系数非线性研究（庄迎春 刘世明 谢康和）
13、基于非达西渗流的砂井地基径向固结解（李文翔刘曙光蔡奕阮春生2）
GDS是专业的固结仪生产厂家，仪器种类齐全，可提供种种固结渗透仪、高压固结仪、标注固结仪、液压固结仪、ROWE型固结仪、恒定速率固结仪、逐级增加固结仪、非饱和土固结仪及固结和膨胀试验系统等。GDS固结仪克服了通例固结仪无法进行连续数据收罗和低效的缺点，是优质的室内岩土试验室用高级土工试验仪器�＝哟」�。
