沥青低温性能试验仪是一种用于测试沥青胶结料或混淆料低温开裂性能的新型试验设备。最主要的用途是依据AASHTO T387沥青胶结料开裂试验要领(Asphalt Binder Cracking Device, 简称“ABCD”)来测试沥青胶结料的温度-应变曲线,从而直接获得低温开裂温度。

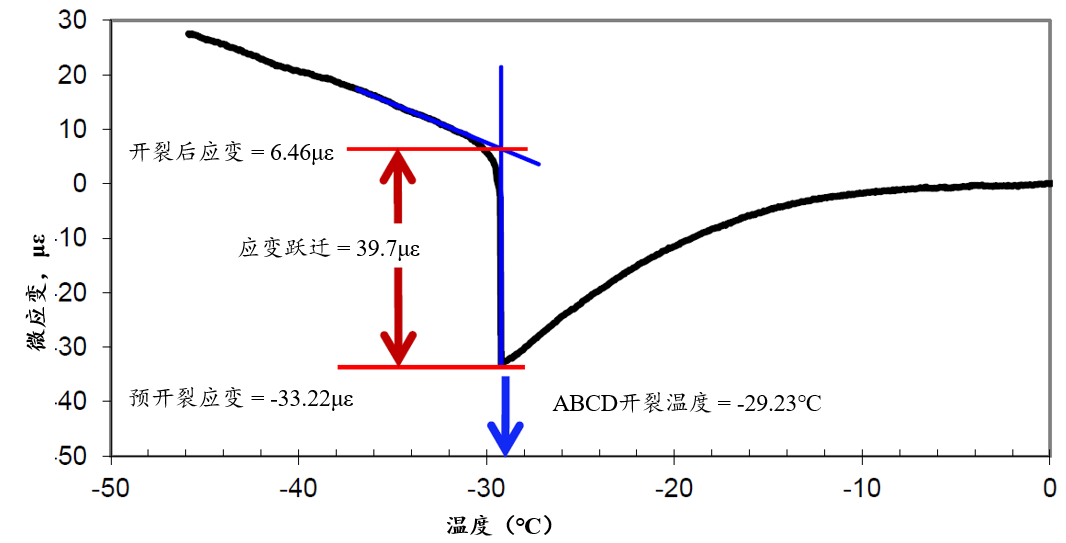

当开裂爆发时,沥青对殷钢的压力突然变小,爆发应变跃迁,因此我们在温度-应变上可以准确的判断沥青的开裂温度。因此,与Superpave PG分级中的BBR低温弯曲梁流变试验和DT直接拉伸试验相比,ABCD试验要领可以越发直接的获得沥青的开裂温度,而无需任何假设和盘算。
有效性验证
为了验证ABCD试验要领的有效性,在该试验要领开发的历程中,共有全美23个实验室加入了试验效果的评估和验证事情,其中11个实验室进行了与BBR试验结果的比对试验,并与美国宾夕法尼亚州的Elk Country试验路,加拿大安大概省的Lamont和Highway 17两个试验路的实测结果进行了比较。

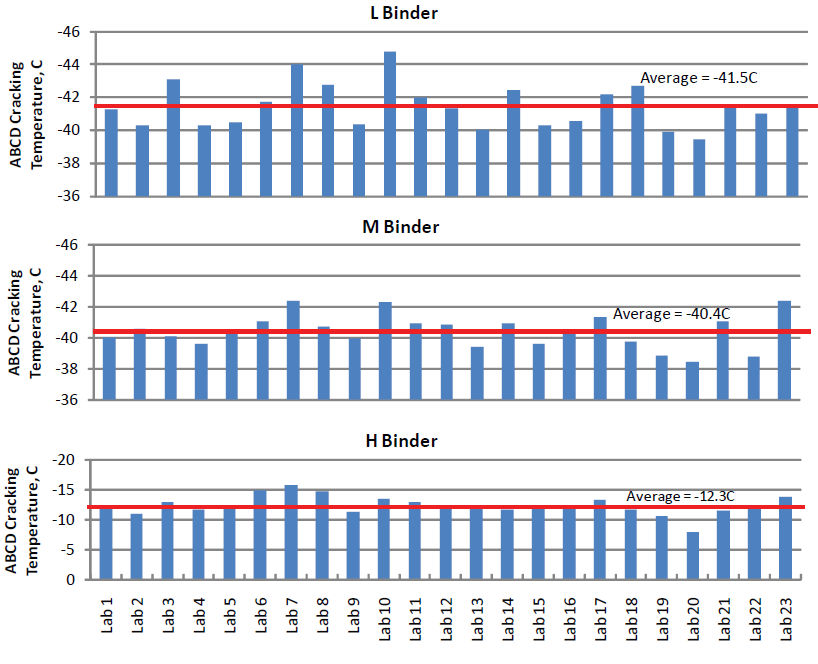

在23个实验室进行比对试验时,将沥青凭据模量的崎岖分成高(H),中(M),低(L)三个级别,总的来看测试结果的一致性较好。模量越低的沥青在修整样品,运输和操作历程中会导致测试结果具有更大的变异性,而模量越高的沥青受此影响越小,测试结果越发稳定。
3条试验路的现场验证结果显示:ABCD的测试结果与现场实际视察结果具有更好的相关性,在大部分情况下的相关性要高于BBR和DT试验的结果。
表1:试验路开裂指数和沥青临界开裂温度之间的相关系数(R2)
试验路 |
ABCD |
BBR |
BBR+DT |
Elk Country, PA |
0.94 |
0.21 |
0.95 |
Lamont, Ontario |
0.92 |
0.79 |
0.76 |
Highway 17, Ontario |
0.80 |
0.92 |
0.56 |
SBS改性沥青的低温性能评价

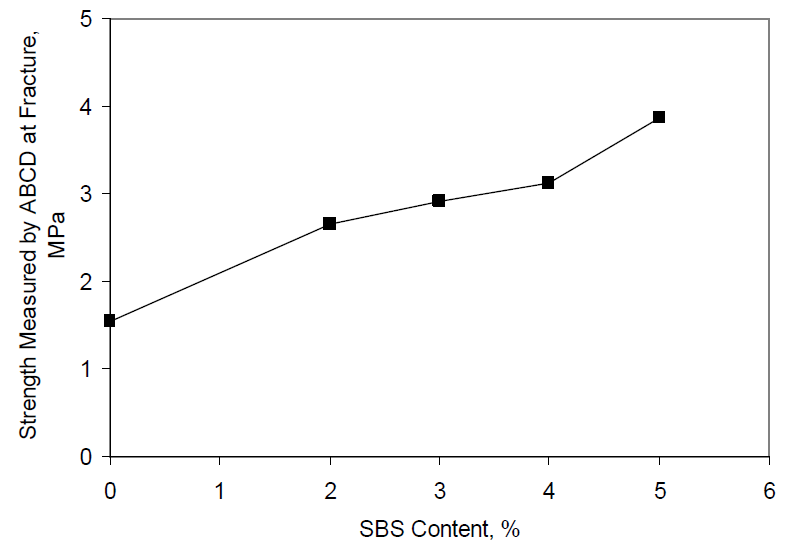

在比较ABCD和BBR试验关于SBS改性沥青低温性能评价的结果中发明:ABCD的试验结果显示随着SBS含量的提高,沥青的低温开裂温度是降低的,也就是说低温性能获得了提升;而BBR试验的结果通常获得的是相反的结论,试验结果与理论相悖。所以ABCD试验要领相比于BBR试验,更适于评价SBS改性沥青的低温性能(测定低温开裂温度和低温破坏强度)。
沥青混淆料低温性能试验
沥青低温性能试验仪还可以使用两种要领来测试沥青混淆料的低温性能,这两种要领划分称为“Asphalt Concrete Cracking Device, ACCD试验”和“Ohio Coefficient of Thermal Expansion/Contraction Device, OCD试验”。
ACCD试验

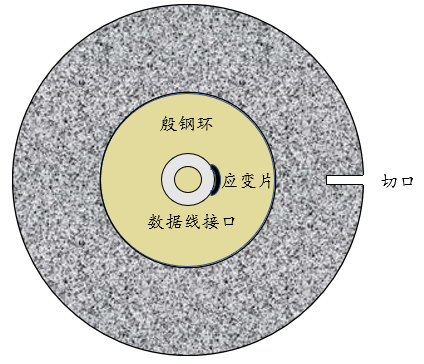

ACCD试验最早是作为简化版的TSRST试验(约束试件温度应力试验)而开发的。ACCD试件可以使用旋转压实仪成型后,经过钻芯和切割后获得。殷钢环插入试件中心,在降温历程中,殷钢环限制了沥青混淆料的收缩变现,沥青混淆料对殷钢环上的应变片也爆发压力作用,应变片和温度传感器纪录试件的温度-应变曲线,并盘算沥青混淆料的低温开裂温度。

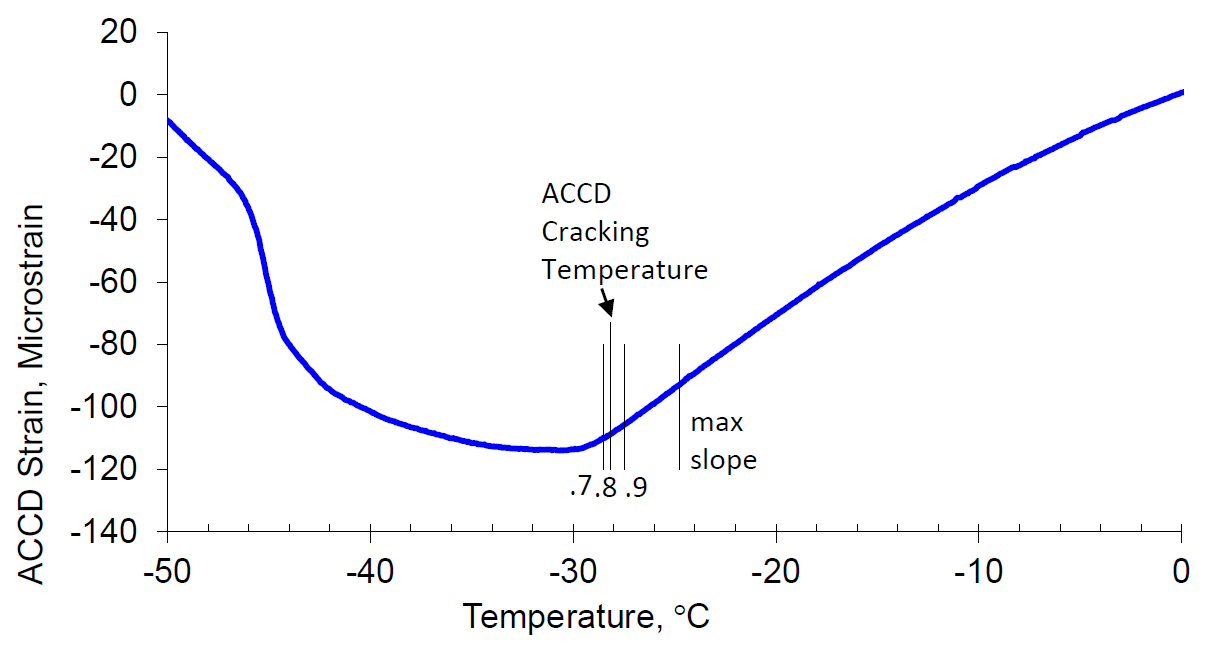

与ABCD试验相比,ACCD的温度-应变曲线没有应变的跃迁,因此沥青混淆料的开裂温度界说为曲线斜率降低到最大斜率的80%时认为是开裂温度。
OCD试验

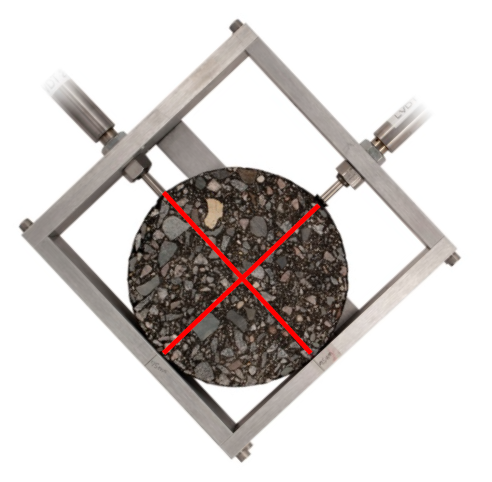

OCD试验是由俄亥俄大学开发的一种试验要领。这种试验要领比ACCD试验越发简单,旋转压实仪成型的直径150mm试件只需切割成高度35-60mm的试件即可直接用于试验。

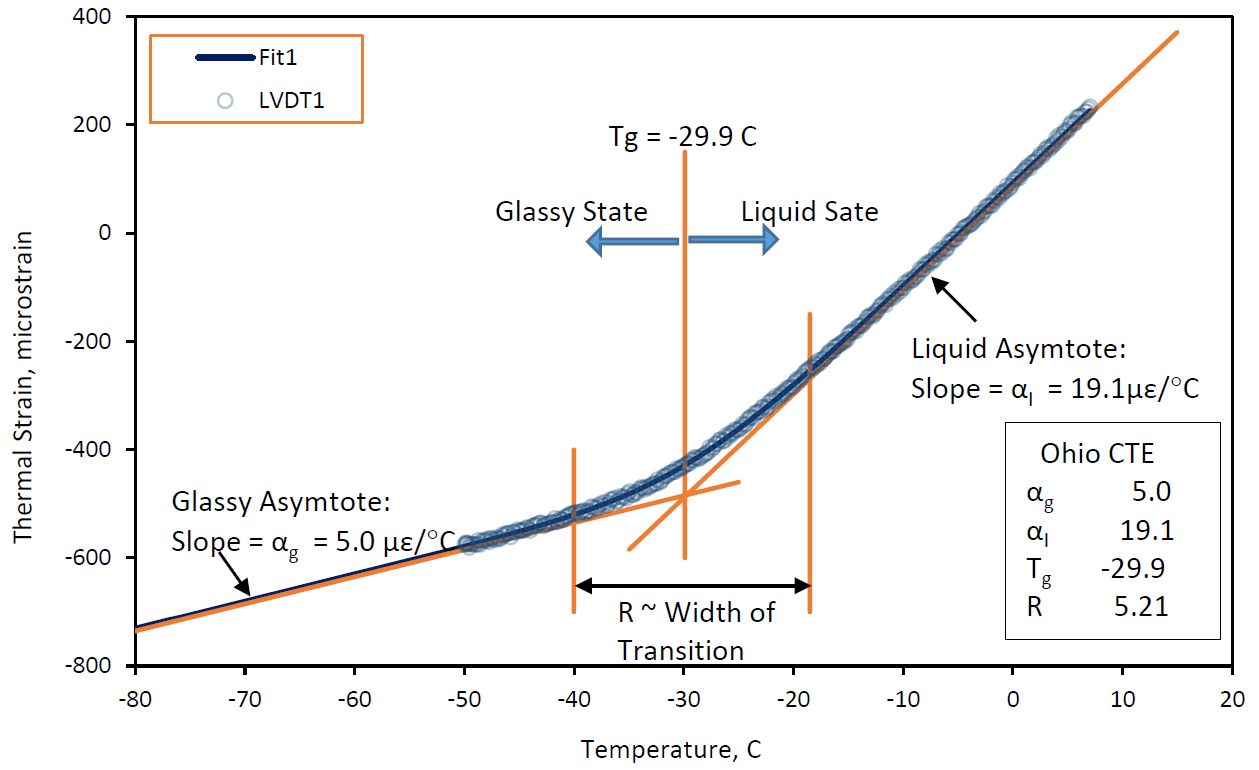

与ABCD试验和ACCD试验相比,OCD试验可以获得沥青混淆料在低温收缩变形历程中的热膨胀系数模型,进而盘算热膨胀系数,玻璃态转化温度,液态和玻璃态渐进线的斜率等参数。
仪器规格
温控箱
沥青低温性能试验仪的温控箱具有较宽的控温规模,可达-60℃到+200℃,不但可以用于试验,甚至可以用于沥青质料试件的养生。温控箱基于微处理器控制,可以编程控制恒定降温速率,且最高降温速率可达40℃/h。温控箱内部具有较大的内部空间(宽400mm×深280mm×高300mm),可以同时容纳至少4组ABCD试件或4组ACCD试件进行试验。
数据收罗系统
仪器配备的数据收罗系统可以一次连接4个温度传感器和4个应变片用于纪录4个试件的温度-应变曲线。数据收罗系统包括了与传感器连接的数据线。
OCD试验的LVDT位移传感器不包括在标准配置中,需要特别付费购置。
试件准备工具包
沥青低温性能试验仪的标准配置中包括了4套ABCD试验的试模(底板,硅胶试模和内置应变片和温度传感器的殷钢环)
ACCD试验的殷钢环和OCD试验的框架不包括在标准配置中,需要特别付费购置。

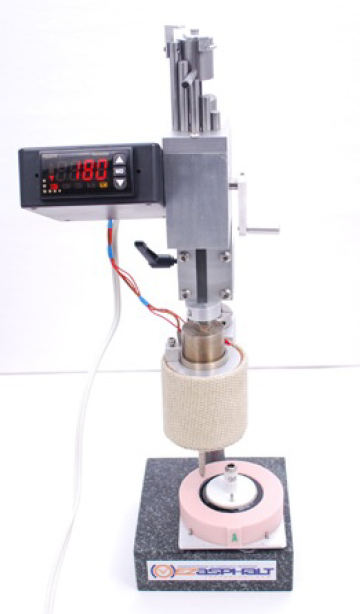

ABCD的试件准备工具包中还包括了厂家特殊开发的沥青灌样工具,可以对沥青样品进行加热,加热规模高达220℃,并在温度恒定的条件下将沥青样品均匀的灌入试模中。通过专用工具的辅助,差别操作人员进行试件准备时可以抵达更好的一致性,同一个操作人员在准备多个试件时的一致性也得以提高,从而提高试验结果的质量。
数据收罗软件
专用的数据收罗软件可以装置在Windows系统的盘算机中使用,在测试历程中可以设置收罗条件,实时显示温度和应变的数据并生成温度-应变曲线。测试结果可以导出到Excel品级三方软件中进行后处理。
