FTT SBI单体燃烧测试仪
GB/T 20284 EN 13823
不含铺地质料的建筑制品袒露在简单燃烧体热攻击下的对火反应试验 ，SBI
【SBI的重要性】
欧洲建筑产制品规则要求所有欧洲成员国使用这种测试要领来评估除铺地质料外的所有建筑制品的对火反应性能。这些测试要领最终将优先于国家监管要领来对大大都建筑制品进行分类 ，并且进入欧盟和接纳这些规则的相邻国家的所有建筑质料供应商都将要求使用这些测试要领。
【SBI测试】
单体燃烧 (SBI) 是一种测定建筑制品(不包括铺地质料)袒露在简单燃烧(由丙烷砂箱燃烧器模拟)的热攻击下的对火反应行为。试样被装置在推车上 ，推车安排在排烟系统下方的框架中。试样对燃烧器的反应通过仪器和肉眼视察来监测。盘算热和烟气的释放速率 ，并通过视察评估物理特性。该试验中量化并在分类标准中使用的参数是总热释放量 (THR)、燃烧增长速率指数 (FIGRA) 和烟气生成速率指数 (SMOGRA)。
【如何使用SBI对产品进行分类】

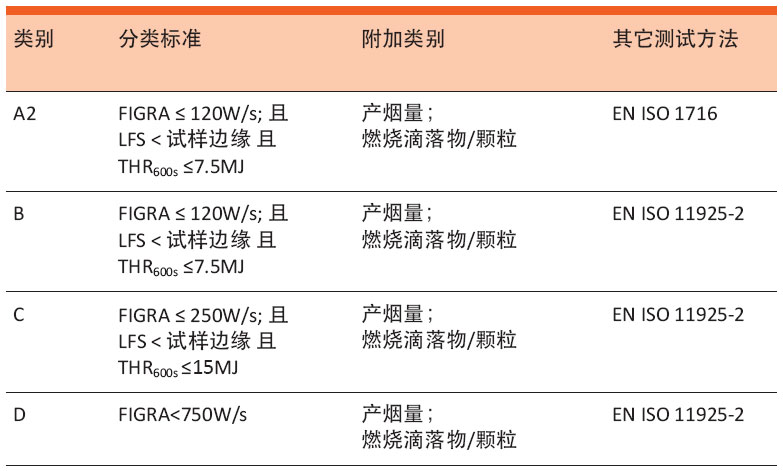

欧洲委员会最近确定了建筑制品的分类标准。性能品级从A到F。尽管评估还需要其它测试要领 ，但SBI测试是必须的 ，以对所有非铺地质料制品进行 A2,B,C和D分类 ，这是大大都产品的主要类别 ，而那些主要是无机物的产品被归类为不可燃（A1）。
【SBI丈量参数】
-
热释放速率
-
总热释放率
-
燃烧增长速率
-
产烟速率
-
总产烟量
-
烟气增长速率
【FTT SBI主要包括】
-
框架、推车、集烟罩和管道
-
用于热释放丈量的气体剖析仪
-
烟气丈量系统
-
燃烧器、燃气机组和控制器
-
数据收罗和剖析软件
【试验装置包括】
-
推车 ，装载试样并送入框架内
-
主机和次级燃烧器
-
框架 ，组成测试室
-
带有挡板的收罗器 ，连接至集烟罩
-
带导向叶片的管道
-
包括气体采样探头、用于质量流量丈量的双向探头和热电偶、以及烟气丈量端口的管道
SBI 框架推车
19"气体剖析仪
【气体剖析仪】
装在一个19"的机架内 ，包括：
-
FTT 量热剖析仪 ，具有带大气压赔偿的顺磁型氧气传感器和红外型二氧化碳传感器 (0-10%) 。一氧化碳丈量为可选项(0-1%)
-
专为 FTT 量热仪开发和优化 ，该剖析仪具有流量控制和旁路功效 ，可快速响应、漂移和噪音低 ，可与小型、中型和大型量热仪兼容
-
采样气体进入剖析仪前对气体进行调理的烟灰过滤器、制冷剂冷阱、干燥柱、泵和废物调理器
-
烟气丈量系统的控制(如购置)
-
数据纪录仪(如购置)
已有 FTT 双锥量热仪的客户可以使用设备中的仪表架来实现 SBI测试。同样地 ，购置本设备的用户将获得 FTT 双锥量热仪的重要部分 ，之后购置锥形量热仪时可以节省大宗用度。
【烟气丈量系统】
-
切合 DIN 50055 标准的白光光源和滤镜
-
硅光电二极管探测器和透光率电压输出
-
SBI 支撑托架
-
全套校准滤光片
-
通过软件进行剖析
【燃烧器、燃烧机组和控制器】
-
两个无充气砂箱燃烧器和一个燃烧系统。
-
用于宁静供气监测的UV燃烧器火焰探测器单位。
-
“气体控制箱” ，装置在测试箱视察窗旁边 ，以便操作人员可以同时检察测试试样和丙烷流量(mg/s)。该装置包括3个流量水平控制器、警示灯和过载设备。
-
“气体分流器”包括质量流量控制器 ，用于控制丙烷气体流量。两个供气管中的电磁阀和回火抑制器用于气体流向燃烧器的自动宁静操作。这些被安排在靠近测试框架的地方 ，通过减少电磁阀和燃烧器之间的管道长度来提高燃烧器的响应时间。丙烷的质量流量和相应的热释放量(kW)通过软件显示。
气体控制箱
气体分流器
数据收罗与剖析
【数据收罗与剖析】
-
一个基于 Windows 的软件包 ，易于数据收罗和操作来确定进行热释放测定所需的种种参数。该软件生成的文件与电子表格(也提供)结合 ，用于盘算燃烧增长速率指数 (FIGRA) 和烟气生成速率指数 (SMOGRA)。
-
数据纪录仪 ，有一个3插卡槽 ，具有达61/2数位(22 位)的内部DMM ，能够进行120个单端或48个双端丈量 ，从仪器上收罗信号。标准的115k波特率 RS232 接口扫描速率可达 250 通道/秒�；固峁� GPIB 接口。
【完全装置 SBI 所需的设施】
FTT 为 SBI 提供所有的仪器和管道 ，并可以资助实验室设计、提供附加项 ，或监督建造事情或基本设施的装置。该试验可能爆发大宗的燃烧产品 ，因此建议使用烟气处理设备和合适的灭火剂。
还需要：
-
高度为4.5m ，以容纳全部设备
-
所需最小地面面积(3m×3m)
-
排气系统(0.5m3/s ~ 0.65m3/s)
-
空气供应
-
无氧氮气
-
干燥剂
-
校准气体 CO2/氮气(以及CO ，如采购)
-
商用丙烷
-
需提供 230VAC 50/60 Hz 16A 电源给仪表架
【其它欧洲品级试验要领】
要对所有墙衬和铺地质料建筑制品的对火反应性能进行分类 ，可能需要用到SBI和其它4种欧洲标准测试要领。FTT 提供切合所有这些欧洲标准测试要领的设备。
这些测试要领为：
简单火源测试：EN ISO 119252 ，建筑制品对火反应试验－建筑制品在直接火焰攻击下的可燃性。
氧弹式量热仪：EN ISO 1716 ，建筑制品对火反应试验－燃烧热值的测定。
不燃性试验装置：EN ISO 1182 ，建筑制品对火反应试验－不燃性试验。
铺地质料热辐射板：EN ISO 92391 ，建筑制品对火反应试验－铺地质料水平外貌火焰蔓延试验。
